ریموت کنترل بالابر ساختمانی با توان بالا برای استفاده در کار های ساختمانی می باشد. که به کمک این بالابر مصالح با وزن بالا را به سادگی به طبقه های بالاتر ساختمان می برد.
برای سفارش و خرید ریموت کنترل بالابر ساختمانی با ما تماس بگیرد.
جهت خرید جک پارکینگ میلان کلیک کنید.
برای اطلاع از قیمت ریموت کنترل بالابر ساختمانی با ما تماس بگیرید.
برای دیدن جدید ترین مدل های کرکره برقی در تهران روی لینک کلیک کنید.

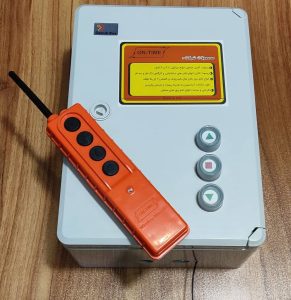

تصویر ریموت کنترل بالابر ضد آب
کلید بیسیم بالابر ساختمانی دارای انواع تکفاز و سه فاز می باشد
این دستگاه بر روی انواع بالابرهای ساختمانی تکفاز و سه فاز نصب می گردد
ریموت کنترل بالابر ساختمانی همچنین قابلیت نصب بر روی انواع بالابر های کارگاهی مخصوص بار و نفر در ساختمانهای در حال ساخت رو دارا می باشد
از جمله قابلیتهای این دستگاه میتوان به نصب راحت دارای بودن ریموت کنترل صنعتی و فرمان با شستی ثابت به طور همزمان اشاره نمود

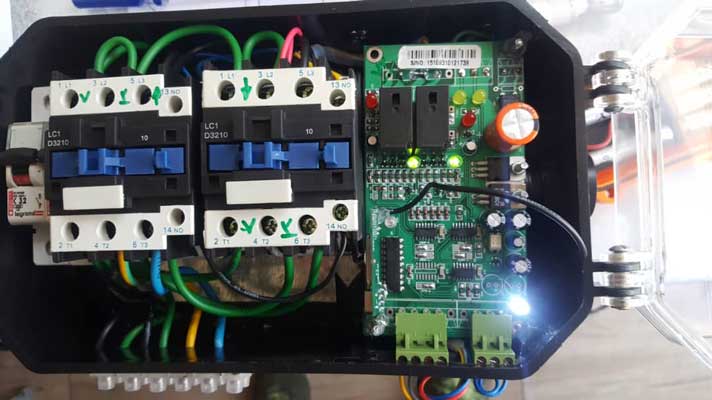

ریموت کنترل بالابر ساختمانی سه فاز با کنترل فاز و کنترل بار باکس بزرگ on time: ولتاژ ورودی 380ولت ac ولتاژ خروجی 380ولت ac مجهز به کنتاکتورهای 32 امپر دارای فیوز مینیاتوری سه پل ترمینالهای ریلی دارای کنترل فاز به منظور حفاظت از موتور بالابر ساختمانی به هنگام نوسانات برق ورودی از قبیل 2فاز شدن برق و افزایش و کاهش ولتاژ دارای کنترل بار با قابلیت تنظیم جریان به منظور حفاظت از موتور می باشد.
به هنگام اضافه بار و اضافه جریان و جلوگیری از سوختن سیم پیچ دارای باکس پلی کربنات سایز 25*35 استاندارد مجهزبه فرستنده و گیرنده صنعتی مقاوم در برابر نویز دارای برد 50متر در محیط صنعتی و 100متر در فضای باز طراحی و ساخت شرکت on time قابلیت نصب بر روی انواع الکتروتور سه فاز تا توان 5.5 کیلووات برای راه اندازی بالابر ساختمانی به صورت چپگرد و راستگرد مانند انواع بالابر های ساختمانی فروشگاهی نفر بر و بالابرهای کارگاهی دارای خروجی مربوط به نصب میکروسوییچ حد با مدار فرمان dc ایزوله بدون خطر برق گرفتی به منظور نصب بر روی انواع بالابر باری و نفر می باشد.
کلیدهای بی سیم در بالابر های تک فاز و سه فاز مهمترین و کاربردی ترین استفاده ریموت کنترل کلید بی سیم ، استفاده هم زمان چند اپراتور با چند ریموت با برد بالا تا 100 متر در کارگاه های صنعتی ، سوله های نیمه صنعتی ، آپارتمانها کارای دارد.
آموزش نصب و راه اندازی مدار فرمان ریموت بالابر ساختمانی

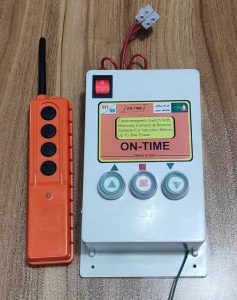

نصب آسان user friendly مدل های این مدل ریموت کنترل ها : حالت تک فاز فول کنترل _کنترل فاز _ کنترل بار _ جلوگیری از افت ولتاژ برق و جلوگیری از سوختن موتور و سیم پیچ می باشد.

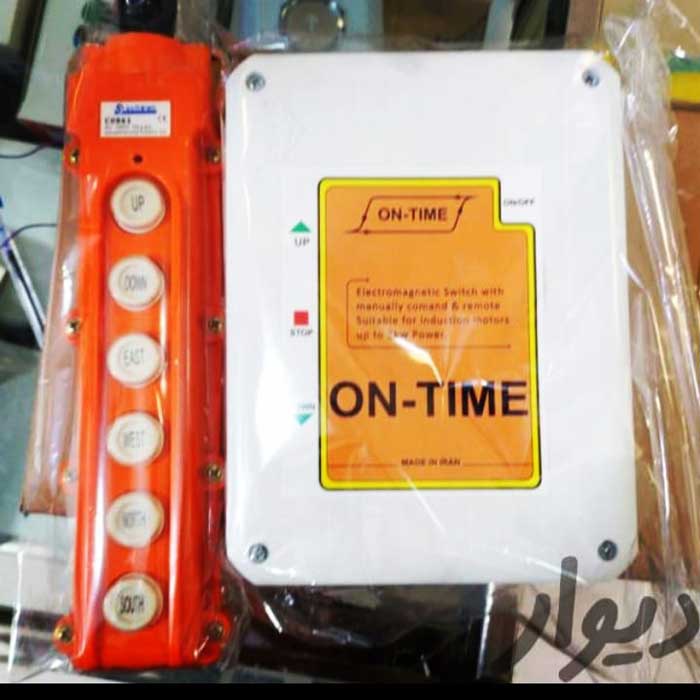

کلید بی سیم بالابر ساختمانی سه فاز باکس بزرگ on time:
ولتاژ ورودی 380ولت ac
ولتاژ خروجی 380ولت ac
مجهز به کنتاکتورهای 32 امپر
دارای فیوز مینیاتوری سه پل
ترمینالهای ریلی
دارای باکس پلی کربنات سایز 25*35 استاندارد
مجهزبه فرستنده و گیرنده صنعتی مقاوم در برابر نویز دارای برد 50متر در محیط صنعتی و 100متر در فضای باز طراحی و ساخت شرکت
قابلیت نصب بر روی انواع الکتروتور سه فاز تا توان 5.5 کیلووات برای راه اندازی به صورت چپگرد و راستگرد مانند انواع بالابرهای ساختمانی فروشگاهی نفر بر و بالابرهای کارگاهی و
دارای خروجی مربوط به نصب میکروسوییچ حد با مدار فرمان dc
ایزوله بدون خطر برق گرفتی به منظور نصب بر روی انواع بالابر باری و نفر می باشد.
آموزش نصب کلید بیسیم بالابر ساختمانی 3 فاز

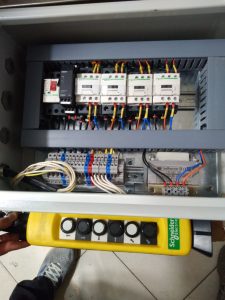

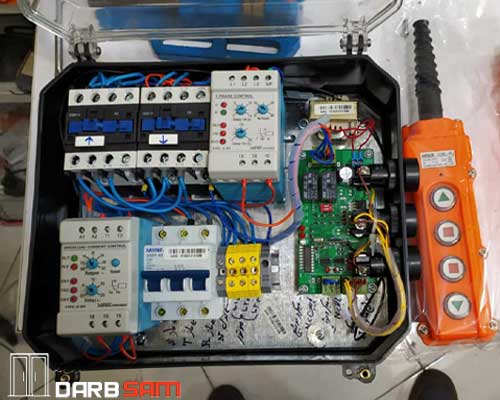

کلید بی سیم بالابر ساختمانی سه فاز با کنترل فاز و کنترل بار باکس بزرگ
ولتاژ ورودی 380ولت ac
ولتاژ خروجی 380ولت ac
مجهز به کنتاکتورهای 32 امپر
دارای فیوز مینیاتوری سه پل
در کل ریموت کنترل بالابر ساختمانی به وسیله یا مکانیزم میگویند که از آن برای حمل و انتقال و جابه جای اجسام به ارتفاعات مختلف استفاده می شود و تشکیل شده از موتور تک فاز و سه فاز ,کنترل فرمان , ریموت کنترل جرثقیل که در هر کدام از بالابر ها عواملی مانند: قدرت,ظرفیت,محیط کاری و نوع کاربری و مقدار توان کشش اجسام نوع مکانیزم و موتور و برد فرمان و ریموت کنترل را مشخص می کند.
ریموت کنترل بالابر ساختمانی تک فاز :نیرو مورد نیاز جهت جابه جای مصالح ،به وسیله اتکترو موتور تا توان 3 اسب بخار تامین می شود که با برق 220 ولت شهری قابل استفاده است. در محیط های شهری ساخت و ساز که دسترسی به برق تک فاز به سهولت انجام می گیرد بالابر های ساختمانی تک فاز کاربرد بالای دارد. در بالابر های ساختمانی تک فاز قابلیت جابه جای مصالح تا وزن 400 کیلو گرم را دارد و نسبت به بالابر های 3 فاز ضغیف تر و قطعات آن راحت تر و ارزانتر در بازار موجود است.
مشکل در ساخت و کیفیت قطعات ،مشکل در کاربری وسیله ،کلید کنترل از راه دور تا 50متر قابلیت نصب بر روی بالابرهای 500کیلویی
برد شارژی باطری و برق اضطراری بالابر و آساتسور برد فرمان پله نورد یا بالابر ساختمانی مخصوص پله ساختمانها تابلو های بالابر و آسانسور دو ایستگاه و سه ایستگاه با ریموت کنترل کوچک برد کنترل بالابر تا 10 طبقه کلید کنترل از راه دور بالابر های ساختمانی جعبه کنترل بالابر های هیدرولیکی با خروجی اتصال میکروسویچ فرستنده و گیرنده های با فیس کد 2 کانال و 4 کانال و 6 کانال بالابرهای ثابت کارگاهی و مغازه های وسایل خانگی تابلو کنترل بی سیم جرثقیل های سقفی چهار حالته و شش حالته تابلو کنترل بی سیم چرثقیل های شامل 2 دکمه تا 6 دکمه تا برد 60 متر از راه دور بدون نقطعه کور ریموت کوچک قابل حمل و ریموت بزرگ صنعتی
توان یا قدرت الکترو موتور در بالابر های ساختمانی از 2 تا 10 اسب بخار متغیر است و انتخاب درست برد دستگاه و برد ریموت از 20 متر تا 200 متر متغیر است. سرعت یا تعداد دوران الکترو موتور ها از 1400 دور تا 2000 دور متغیر است ارتفاع کشیش بالابر و وزن اجسام در سرعت عمل کرد تاثیر مستقیم دارد.
تک فاز و یا 3 فاز بودن الکترو موتور
الکترو موتور های تا 3 اسب بخار به صورت تک فاز و 3 فاز قابل اجرا است در موتور های بالاتر از 3 اسب بخار بهتر است فقط به صورت 3 فاز با مدار فرمان فول کنترل فاز دار و کنترل بار دار استفاده شود
موتور بالابر ها در وزن های 350 کیلویی .500.750 کیلویی تا بالابرهای یک تندرموتور های بالای 350 کیلویی بهتر است علاوه بر مدار فرمان فول از ترمز ایمنی مناسب و با کیفیت در بالابر ها استفاده شود تا از امنیت و استاندارد بودن دستگاه در برابر اسیب ها جلوگیری شود
در ابتدا ۴ سیم خروجی از موتور ۳ اسب بخار تک فاز ، را از شاستی دستی جدا کرده ،در مرحله بعد مشخص کردن سیم های اصلی و فرعی یا همان استارت ، با یک عدد مولتی متر ، را روی تست بیز گذاشته و دو سیم که بوق ممتد میزند سیم پیچ اصلی ما میباشد و دوسیم که بوق مقطعی و یا قطع میشود سیم پیچ فرعی ما است ، وطریقه دیگر اگر دستگاه مولتی متر را روی اهم قرار دهیم ، دو سیمی که اهم کمتری را نشان دهد سیم پیچ فرعی و دو سیمی که اهم بیشتری را نشان دهد سیم پیچ اصلی موتور ما است با این روش به سادگی میتوان دستگاه مدار فرمان بالابر ساختمانی نصب و راه اندازی کرد.
1-جهت نصب دستگاه صحیح باشد ترمینالها رو به آسمان
2-سیم استارت و اصلی موتور حتما صحیح تشخیص داده شود سیم پیچ اصلی
Z1 Z2 سیم پیچ استارت
سیم پیچ اصلی در تست بیزر مولتی متر دارای اهم حدودا 6اهم و مانند اتصال کوتاه عمل میکند بوق ممتد سیم پیچ استارت از مسیر خازن عبور کرده مقاوت از حالت اتصال کوتاه به بینهایت میل میکند بعد از چند ثانیه صدای بوق قطع میشه سپس با تعویض جهت پراب دوباره این حالت تکرار میشه
3-از کابل مناسب بدون پارگی استفاده شود 2*2.5 تا طول 30متر
4-در مسیر کابل بالابر از فیوز مناسب استفاده شود 32امپر تیپ c
5- کابل بالابر فقط به دستگاه بالابر متصل باشد نه به سه راهی برق و سایر دستگاهها
6- حتما به این نکته توجه شود که هنگام روشن بودن موتور بالابر و در هنگام کار با دستگاه برق ساختمان بژ قطع و وصل نگردد که سبب آسیب دیدن قطعات دستگاه می گردد.
7_به منظور عملکرد صحیح ریموت کنترل ابتدا دکمه را نگه داشته پس از اجرای فرمان آنرا رها کنید و از زدن مکرر دکمها خودداری نمایید.
8- برای اتصال سیم های ورودی و خروجی دستگاه از سرسیم یا وایرشو مناسب استفاده نمایید.
دستگاه ساده سه فاز ریموت کنترل بالابر ساختمانی برای موتور های تا ۳ اسب بهتر است استفاده شود ، برای مصالح بر های سبک ساختمانی استفاده میشود.
دستگاه نیمه فول بالابر که این مدل دستگاه ها یک عدد کنترل فاز روی دستگاه نصب میشود ،که در هنگام ۲ فاز شدن برق موتور باعث قطع کردن ولتاژ از موتور میشود ، به موتور و سیم پیچ آسیب نمی رسد. که بهتر است برای موتور های تا ۵ اسب استفاده شود.
دستگاه فول ۳ فاز این مدل دستگاه علاوه بر کنترل فاز یک قطعه به نام کنترل بار روی دستگاه نصب میشود وظیفه کنترل بار در هنگام جابه جایی مصالح ،وقتی موتور دستگاه در حال کشیش است مانعی باعث شود تا بالابر نتواند بار را بکشد کنترل بار سریعا جریان و ولتاژ را از موتور قطع میکند تا به موتور و سیم پیچ آسیب نرسد.
تابلو برق بالابر های هیدرولیک تک فاز و سه فاز چند ایستگاه به همراه ریموت کنترل وایرلس با گیرنده کد فیکس با برد بالا ، قابلیت کنترل از راه دور را دارد.
شرکت درب سام تولید کننده انواع تابلو فرمان های بالابر تک فاز و سه فاز مدل هیدرولیک و کششی
2 ایستگاه 3 ایستگاه 5 دسته بندی میشود.
1 – بالابر های نفر بر هیدرولیک
2- بالابر ماشین بر به همراه ریموت کنترل لحظه ای
3-بالابر هیدرولیک دارای شیر برقی
4- بالابر های هوم لیفت
5- ریموت بالابر های باری مصالح بر ساختمانی
بالابر های نفر بر هیدرولیک ، که امروزه در بسیاری از منازل و فروشگاه ها تعمیرگاه لوازم خانگی مورد استفاده است. این مدل از بالابر ها کابین دار و کف صاف ، بنا به درخواست کارفرما در ابعاد و متریال مختلف ساخته و تولید میشود.

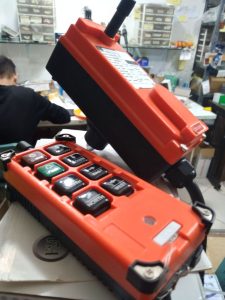

ریموت کنترل ۶ حالته چرثقیل
تابلو فرمان های بالابر مدل 2BL , 3BL BL5تولید میشود که قابلیت های متفاوتی دارد مانند :
Bl2 این مدل تابلو فول فرمان های آسانسوری هیدرولیک و کششی 2 ایسگاه هستند قابلیت مچ ریموت بدون نیاز به گیرنده را دارد.
BL3 این مدل برد ها ، هیدرولیک و کششی 3 ایستگاه است.
BL5 این مدل بردها ، هیدرولیک و کششی 5 توقف از 2 توقف تا 5 توقف به صورت دلخواه کارفرما مورد استفاده است.
کاتالوگ نحوه کار ریموت کنترل بالابر ساختمانی درب سام
فروش برد های جرثقیل ۳ فاز و هیدرولیک ۴ حالته و ۶ حالته بدون کنداکتور برای بالابر های کششی
فروش بردهای آسانسوری چند ایستگاهه برای بالابر های تک فاز و ۳ فاز
سوالات متداول
بعضی مواقع در تابلو های بالابر ساختمانی اپراتور با مشکل استپ نکردن بالابر و یا دیر استپ کردن را دارد. در این موارد بیشترین احتمال به دلیل نزدیک بودن دستگاه به موتور بالابر است . برای رفع این مشکل باید دستگاه از موتور 3 متر فاصله داشته باشد تا نویز موتور باعث اختلال در فرکانس نشود .
توضیح: بله انواع مدار فرمان های راه دور ( وایرلس) برای موتور های تک فاز و ۳فاز _ هیدرولیک _ با توان ۲/۲ ،۳ ،۵/۵ ،۷/۵ اسب بخار طراحی و تولید شده است و بر روی تابلو های موتور های وینچ ۴ حالته و ۶ حالته نصب میشود .نکته بسیار مهم که باید توجه کرد هرچه توان موتور بالاتر باشد باید از کنداکتور با آمپر بالاتر استفاده شود تا در هنگام کشش بار به موتور آسیب نرساند .
پاسخ: برد ریموت کنترل مدار فرمان های ساختمانی حدودا ۵۰ تا ۷۰ متر است. اگر نویز ها باعث کاهش برد ریموت در طبقات شوند باید روش نصب صحیح باشد . روش صحیح در ساختمانهای بالای ۱۰ طبقه باکس مدار فرمان باید در مرکز نصب شود مثلا : اگر ساختمان ۱۶ طبقه باشد بهتر است مدار فرمان در طبقه ۸ نصب شود تا برد ریموت بتواند تمام طبقات را پوشش دهد و نویزی مانع کاهش برد ریموت نشود.
جواب: برای موتور های ۳ فاز با توان بالا مثلا ۵/۵ اسب بخار باید از دو کنداکتور با آمپر ۳۲ به بالا استفاده شود .
نکته بسیار پر اهمیت در مورد کنداکتور ها : توجه توجه توان واقعی درج شده روی کنداکتور واقعی نیست تقریبا آمپری که روی کنداکتور درج شده است نصف آمپر واقعی است که کنداکتور ، توان کشش دارد .مثلا : اگر روی کنداکتور درج شده است ۳۲ آمپر توان واقعی این کنداکتور ۱۶ آمپر است . بر این اساس کنداکتور موتور خود را انتخاب کنید .
برای موتور های وینچ لحظه ای بهترین دستگاه ، دستگاه شاستی با سیم ۲۲۰ ولت با کنتاکتور قوی میباشد که در آمپر های بالا ۳ فاز مشکل قطع شدن فرکانس نباشد و نیاز به باتری ندارد و افت ولتاژ هم ندارد و طول کابل مهم نیست
بعد از مشخص کردن سیم پیچ اصلی و فرعی و نصب آن بر روی مدار فرمان بالابر ساختمانی تک فاز ، اگر دکمه های ریموت کنترل بالابر ساختمانی صنعتی بر عکس عمل میکند بهتر است برای رفع مشکل ، دو عدد سیم ، سیم پیچ فرعی یا همان استارت ،را بر روی مدار فرمان بالابر ساختمانی تک فاز جابه جا شود تا جهت حرکت موتور با ریموت هماهنگ شود تا اپراتور که از دستگاه استفاده میکند با مشکل برخورد نکند .در ضمن قابل ذکر است که سیم که از کنتر اصلی ساختمان ، به مدار فرمان تک فاز بالابر ساختمانی نصب میشود، مستقیم باشد و از سه راهی یا پریز برق استفاده نشود تا افت ولتاژ نداشته باشید و از سیم ۲ ×۲.۵ استفاده شود .
